Bagian Bagian Motherboard Komputer yang harus kamu tau jika ingin membuat komputer rakitan atau mengupgrade komputer, diantaranya slot/soket processor, RAM, VGA/AGP,PCI, konektor SATA yg seri jadulnya konektor ATA, BIOS, input output port, konektor power.
Agar mengetahui bagian bagian motherboard komputer tersebut yuk kita bahas satu per satu, berikut penjelasanya :
1. Soket Processor
Tempat / dudukan untuk menyimpan processor, penting untuk diperhatikan dalam pemasangan processor harus hati-hati agar pin tidak ada yang bengkok apalagi sampai patah (terdapat ratusan pin dalam satu processor), setelah dirasa sudah masuk / pas tarik tuas kecil di sebelahnya memiliki fungsi sebagai pengunci.
Tips memasang processor : lihat pada setiap ujung prosesor biasanya terdapat satu tanda seperti tanda panah, cocokan tanda tersebut dengan tanda yang ada di motherboard.
Bagian motherboard ni berfungsi menyalurkan daya pada prosesor, penggunaan 4 / 8 pin tergantung dari jenis motherboardnya sendiri dan daya yang dibutuhkan prosesor (TDP). 4 pin = 95 watt dan 8 pin = 125 watt.
Port satu ini berperan menghidupkan kipas pendingin processor (hsf).

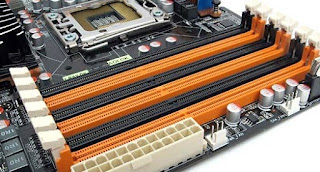

Bagian motherboard untuk meletakan RAM. Terdapat beberapa jenis slot RAM diantaranya SD RAM, DDR, DDR2 , slot DDR3 dan kapasitasnya pun berbeda-beda ada 8gb, 16gb, 32gb tergantung dari mobo itu sendiri.
Disebut juga sebagai konektor IDE atau konektor PATA. IDE adalah kependekan dari Integrated Device Electronics, yang mendukung perangkat IDE, seperti Hard disk dan CD / DVD drive. Perlu diketahui ini adalah model jadul dengan ciri-ciri kabel data nya berbentuk lebar serta tipis.
Berfungsi sebagi port untuk menyalurkan listrik dari power supply ke seluruh bagian motherboard.
Disebut sebagai konektor Serial ATA. SATA kependekan dari Serial Advanced Technology Attachment. Fungsinya sama dengan konektor IDE yaitu sebagai port data dari hardisk dan dvd drive. Ini merupakan model konektor terbaru dengan ciri-ciri kabel datanya lebih kecil serta ramping.
Pada bagian Connector – connector ini akan disambungkan pada tombol-tombol pada casing seperti tombol power, restart, lampu power serta lampu hardisk.
Tampat atau dudukan pin untuk port usb pada casing ( kabel port usb yang berada satu paket didalam casing ).
Biasanya digunakan sebagai penambah port usb atau komponen tambahan lainnya.
Slot ini merupakan slot tambahan atau external pada komputer. Bila komputer anda ingin di upgrade atau ditambahkan fungsi – fungsinya, anda tinggal menambahkan peralatan – peralatan yg anda butuhkan diexpansion card ini. Seperti: LAN card, Sound card, Tv turner, Video receiver, Joystick dll.
Slot AGP (Accelerated Graphics Port) digunakan untuk meletakan atau memasang VGA Card / kartu grafis yang ditujukan untuk game 3D atau membuat desain. Letaknya selalu di samping slot PCI. Bagian motherboard ini yang harus diperhatikan apabila anda seorang gamers / desainer.
Berfungsi menyimpan pengaturan data & waktu. Ketika komputer dimatikan, maka komputer berhenti menyediakan pasokan daya listrik ke motherboard.Ketika komputer dihidupkan kembali, sistem ini masih berada di waktu yang tepat. Sirkuit elektronik, disebut CMOS (komplementer MetalOxyde Semiconductor kadang-kadang disebut BIOS CMOS), menyimpan beberapa sistem informasi, seperti waktu, sistem tanggal, dan beberapa sistem pengaturan penting. itu sebabnya tanggal pada komputer selalu tepat (sesuai dengan settingan), walaupun komputer dimatikan. Agar dapat menyimpanan tanggal & waktu serta informasi perangkat keras yang terpasang, maka motherboard memerlukan battre CMOS diletakan di bagian motherboard, battre ini sama dengan battre jam berukuran besar.
Back Panel Motherboard
Untuk back panel anda hanya tinggal lihat saja gambar karena sudah sangat jelas setiap port diberi keterangannya.
